產品介紹

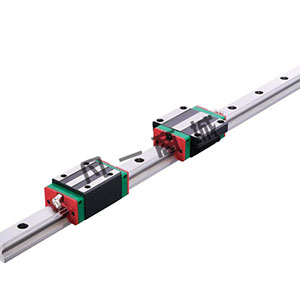

上銀導軌、上銀直線導軌、上銀線性滑軌簡介
上銀導軌為一種滾動導引，借由鋼珠在滑塊與滑軌之間作無限滾動循環，負載平臺能沿著滑軌輕易地以高精度作線性運動。與傳統的滑動導引相較，滾動導引的摩擦系數可降低至原來的1/50，由于起動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。再加上滑塊與滑軌間的束制單元設計，使得線性滑軌可同時承受上下左右等各方向的負荷，上述陳列特點并非傳統滑動導引所能比擬，因此機臺若能配合滾珠螺桿，使用線性滑軌作導引，必能大幅提高設備精度與機械效能。
特征

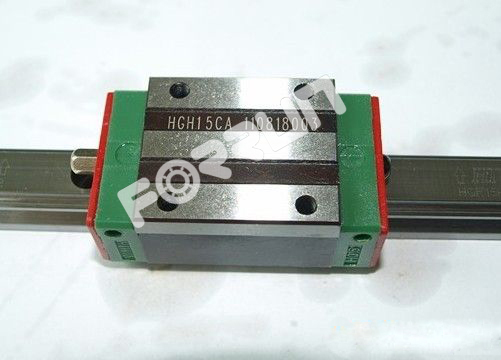

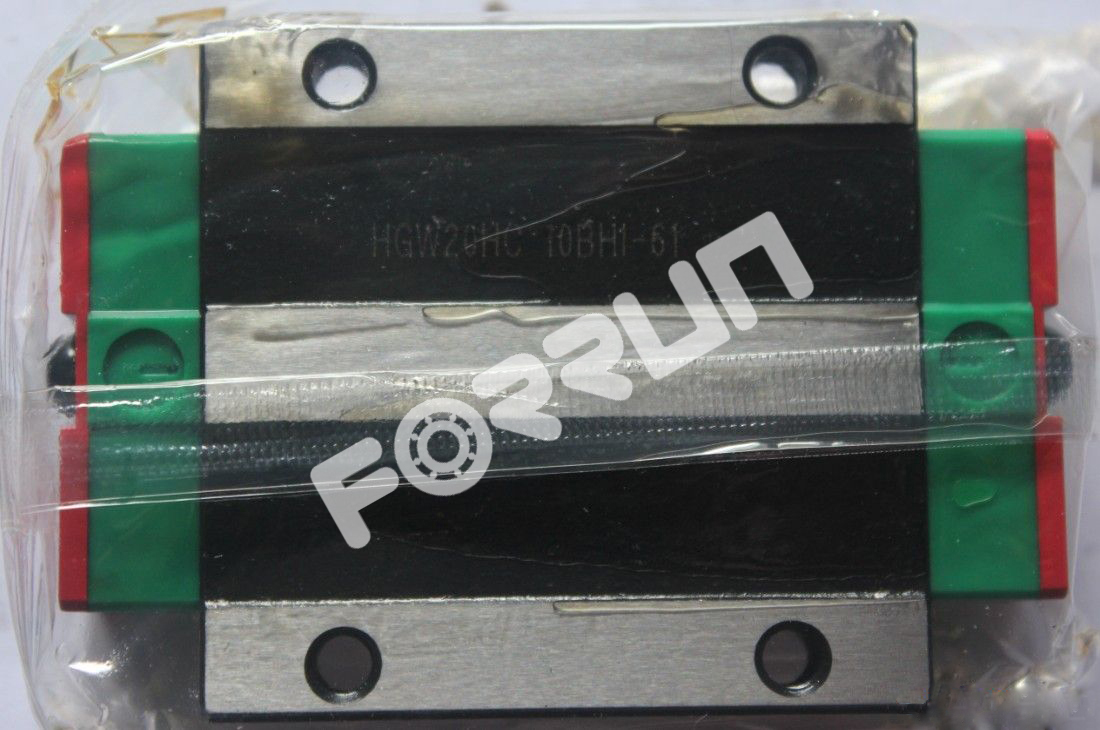

HG系列上銀直線導軌，為四列式單圓弧牙型接觸直線導軌，同時整合最佳化結構設計之重負荷精密直線導軌，相較于其他上銀直線導軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，HG系列上銀直線導軌，即為基于此理念開發之產品。
應用
機械加工中心、射出機、工具機、沖床、精密加工機、自動化裝置、重型切削機床、運輸設備、大理石切割機、量測儀器、磨床
在安裝上銀導軌之前必須清除機械安裝面的毛邊、污物及表面?zhèn)邸?/span>
注意: 上銀導軌在正式安裝前均涂有防銹油，安裝前請用清洗油類將基準面洗凈后再安裝，通常將防銹油清除后，基準面較容易生銹，所以建議涂抹上黏度較低的主軸用潤滑油。 將主軌輕輕安置在床臺上，使用側向固定螺絲或其他固定治具使線軌與側向安裝面輕輕貼合。
注意:上銀導軌安裝使用前要確認螺絲孔是否吻合，假設底座加工孔不吻合又強行鎖緊螺栓，會大大影響到組合精度與使用品質。
由中央向兩側按順序?qū)⒒壍亩ㄎ宦萁z稍微旋緊，使軌道與垂直安裝 面稍微貼合。順序是由中央位置開始向兩端迫緊可以得到較穩定的精度。垂直基準面稍微旋緊后，加強側向基準面的鎖緊力，使主軌可以確實貼合側向基準面。
使用扭力扳手，依照各種材質鎖緊扭矩將上銀導軌之定位螺絲慢慢旋緊。
使用同安裝方式安裝副軌，且個別安裝滑座至主軌與副軌上。 注意滑座安裝上上銀導軌后，后續許多附屬件由于安裝空間有限無法安裝，必須于此階段將所須附件一并安裝。
