THK導軌簡介，THK導軌的特性優點

THK導軌解決了一度被認為難于解決的滾動接觸直線運動問題，并于 1972 年成為世界上第一家開發了直線運動 (LM) 導軌并使之商業化的公司。使用我們的直線運動系統可以快速改進高級機電器械的精度和速度，并可節省人力投入。THK 的 LM滾動導軌 可以使機床和工業自動機械進行超高精度的操作，并可使半導體制造裝置能夠在亞微型裝置內操作。最近，該系統還被應用于液晶生產線、鐵路客車、殘疾人輔助車 輛、醫療設備、摩天樓和住所以及娛樂設施中。LM滾動導軌的使用范圍業已突破了以前的所有限制

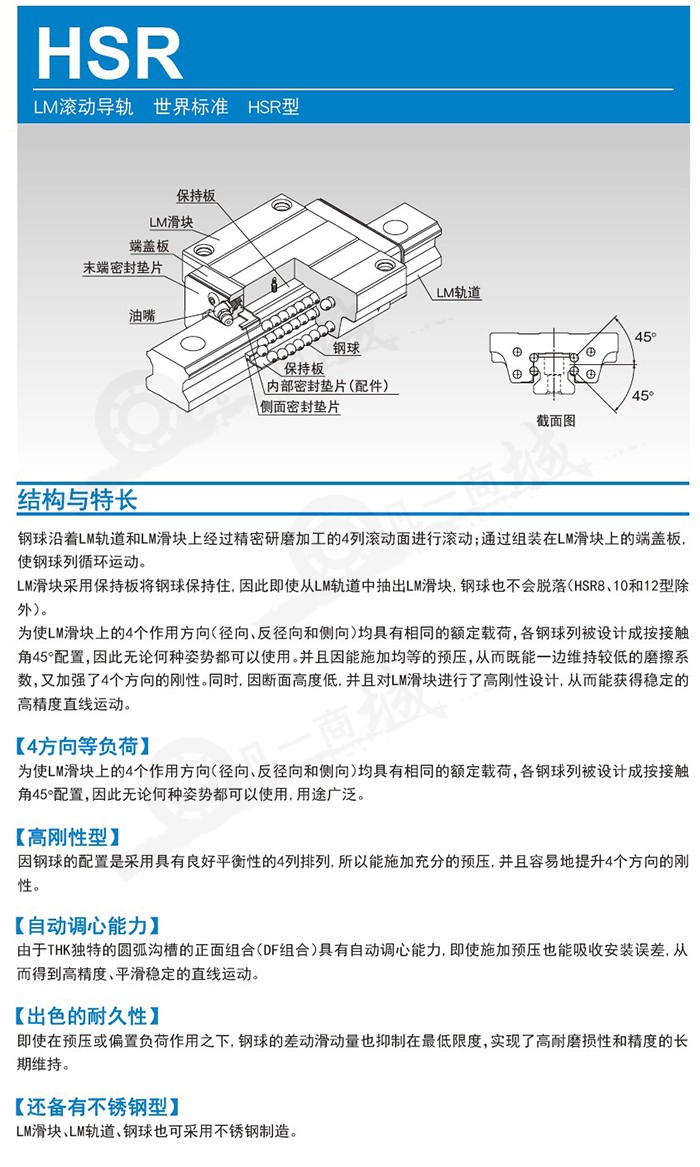

構造與特長
   在LM軌道與LM滑塊的被精密研磨加工過的4列滾動溝槽上球進行滾動，再通過裝在LM滑塊上的端蓋板，使各列球進行循環運動。 因球被保持板保持，即使將LM 滑塊從LM 軌道上抽出，球也不會脫落。（HSR8 ， 10 ， 12 型除外）。 為了使LM 滑塊的4 個方向（徑向方向、反徑向方向、橫方向）具有相同的額定負荷，各球列被設計成45 °的接觸角，無論使用何種姿勢都可以。并且因能施加均等的預壓，從而既能一邊維持較低的摩擦系數，又加強了4個方向的剛性。同時、因斷面高度低、且對LM滑塊進行了高剛性設計，因而可以獲得穩定的高精度直線運動。
四方向等負荷型
   為了使加于LM 滑塊的四個方向（徑向方向、反徑向方向、橫方向）具有相同的額定負荷，各球列被 設計成45 °的接觸角，無論使用何種姿勢都可以， 因而用途非常廣泛。
高剛性型
   因是具有良好平衡性的4條排列，能施加足夠的預壓，簡單地就能使剛性增大。另外，對裝配螺拴及LM 滑塊等的強度也進行了強化設計，在重負荷切削的機床中有著為數眾多的實際使用成果。
自動調整能力
   由圓弧溝槽的正面組合（DF 組合），所產生的自動調整能力之效果，即使給予預壓也能吸收安裝誤差，從而能得到高精度平滑穩定的直線運動。
出色的耐久性 即使有預壓或偏負荷作用，都不會出現球的差動 滑動，從而保持平滑的滾動運動。故具有出色的耐磨損性，能長期間維持高精度。
備有不銹鋼型
   根據用戶要求，LM滑塊，LM軌道，球都可使用不銹鋼材料制造。

      THK世界標準-THK直線導軌HSR型 各球列按接觸角45°配置以便對作用在LM滑塊的4個方向（徑向方向、逆徑向方向、橫方向）具有相同的額定負荷，因而可以在任何姿勢下使用的世界標準尺寸的LM導軌。

      THK滑塊HSR15A、THK滑塊HSR15AM、THK滑塊HSR20A、THK滑塊HSR20AM、THK滑塊HSR20LA、THK滑塊HSR20LAM、THK滑塊HSR25A、THK滑塊HSR25AM


      THK滑塊HSR25LA、THK滑塊HSR25LAM、THK滑塊HSR30A、THK滑塊HSR30AM、THK滑塊HSR30LA、THK滑塊HSR30LAM|、THK滑塊HSR35A
